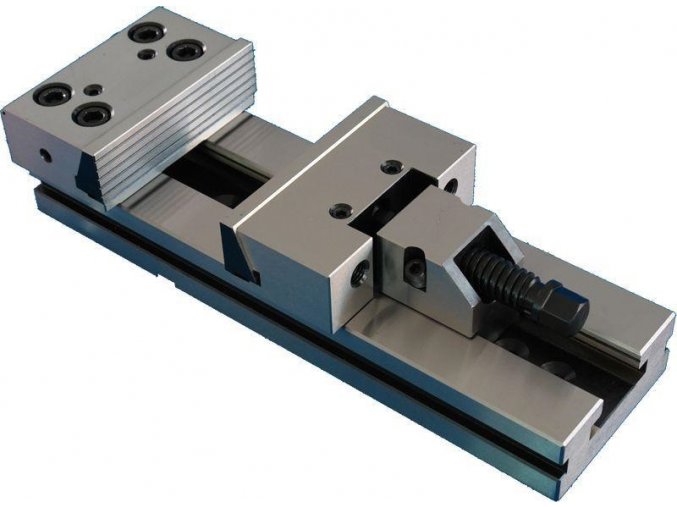

Vysoce přesný strojní svěrák

  • Kalené vodící plochy.
  • S rozevíracím mechanismem, modulárním systémem.
  • Rovnoběžnost <0005/100 mm.
  • Kolmost >0,02 / 50 mm.
  • Opakovatelná přesnost <0,02 mm.

Kategorie

Strojní svěráky

POPIS

TECHNICKÉ PARAMETRY
Zboží  A  B  Cmax  D  E  E1  F  G  H  I  J  K  L  M  Maximální upínací síla  Hmotnost (kg)
SCH CMC 100-1  104  36  62  76  293  310  13  145  83  113  176  122  15  65  900  10
SCH CMC 125-1  130  37  82  92  362  384  13  172  97  129  209  147  15  84  900  17
SCH CMC 150-1  152  43  112  105  442  473  15  209  108  148  260  181  16,5  90  1000  28
SCH CMC 150-2  204  63  149  127  579  609  18  312  148  190  350  234  21  122  1400  56
SCH CMC 200-1  104  36  62  76  293  310  13  145  83  113  176  122  15  65  900  10
SCH CMC 200-2  130  37  82  92  362  384  13  172  97  129  209  147  15  84  900  17
SCH CMC 200-3  152  43  112  105  442  473  15  209  108  148  260  181  16,5  90  1000  28

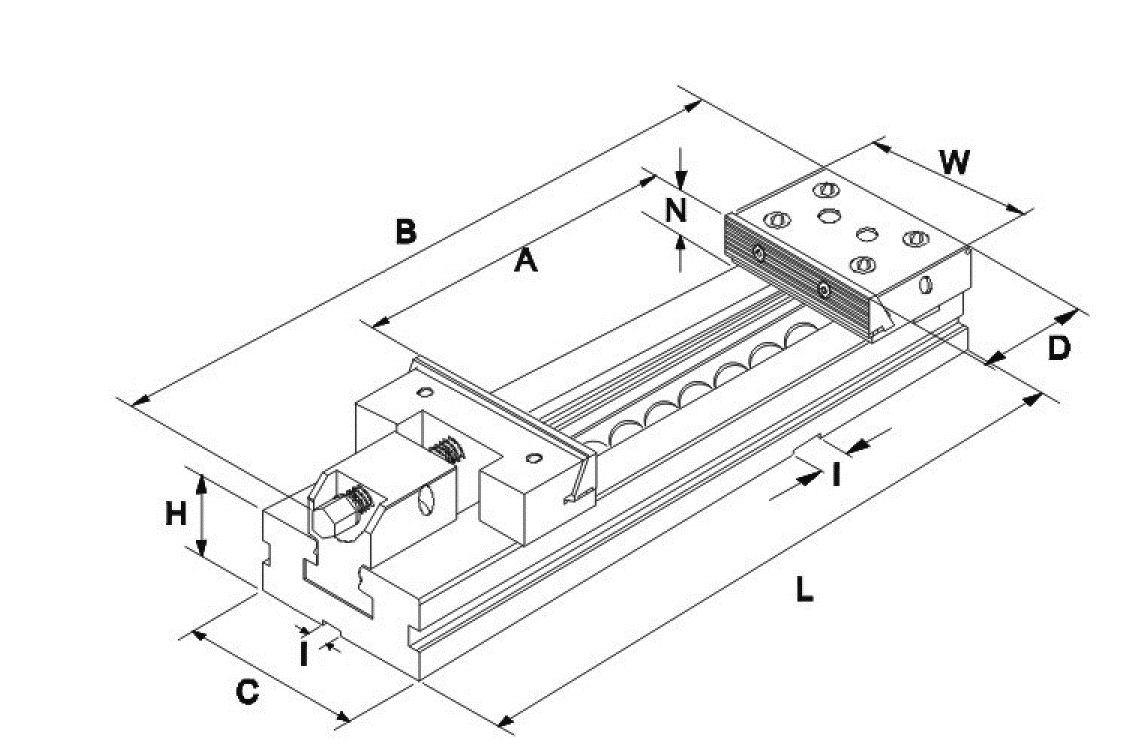

VYSOCE_PRESNY_STROJNI_SVERAK_SKICA
